PROTOTIPO PROYECTOR DE HOLOGRAMAS

1- PROYECTORES DE HOLOGRAMAS EN LAS REFERENCIAS BIBLIOGRÁFICAS

Profesor: Cándido J. Bravo Mora.

El proyector para hologramas que pretendemos construir en nuestro Centro se basa en la técnica

de "Ghost Pepper" con pirámide invertida como pantallan de proyección. Pero en todas las

referencias recogidas por nosotros nos hemos encontrado con varios problemas que requieren

solución si pretendemos llevar la holografía al terreno de la educación, y tener éxito en nuestra

propuesta. Estos han sido los problemas detectado y las posibles soluciones a los mismos:

Las imágenes reproducidas son demasiado pequeñas si se pretende que se proyecten en
un aula, necesitándose monitores muy grandes si queremos imágenes muy grandes.
Para visualiazar las imágenes en la pirámide se requiere un trabajo extra en la edición de
vídeo pues se necesita reproducir simultáneamente el mismo video en cuatro posiciones
diferentes de la pantalla, reduciendo la imagen del video original.

Para solucionar estos dos primeros inconvenientes vamos a utilizar cuatro monitores de

17pulgadas conectados a un solo pc mediante un switch. De esta forma, estos cuatro

monitores actuarían como si fuese un monitor de 51 pulgadas y, por otro lado, no haría falta el

trabajo extra para editar el vídeo y/o presentación pues dicho aparato se encargaría de enviar la

misma imagen a los cuatro monitores.

Otro problema detectado, y que pasa desapercibido, es que las imágenes proyectadas salen
invertidas. Esto no es un problema mientras no salgan palabras o textos, pero si es un
gran inconveniente si queremos utilizar hologramas en la educación pues es muy probable
que algún texto o algunas palabras se deslicen en los vídeos educativos.

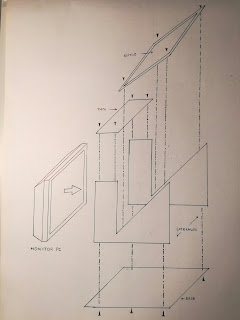

Para solucionar este problema hemos decidido probar con una doble reflexión pues la

inversión de la inversión reproducirá una imagen derecha. Esto lo realizaremos interponiendo un

espejo entre el monitor y la pantalla de proyección. Esta solución tentrá el inconveniente de que

la imagen se verá desplazada del centro de la pirámide pues es má largo el camino recorrido

por el haz de luz.

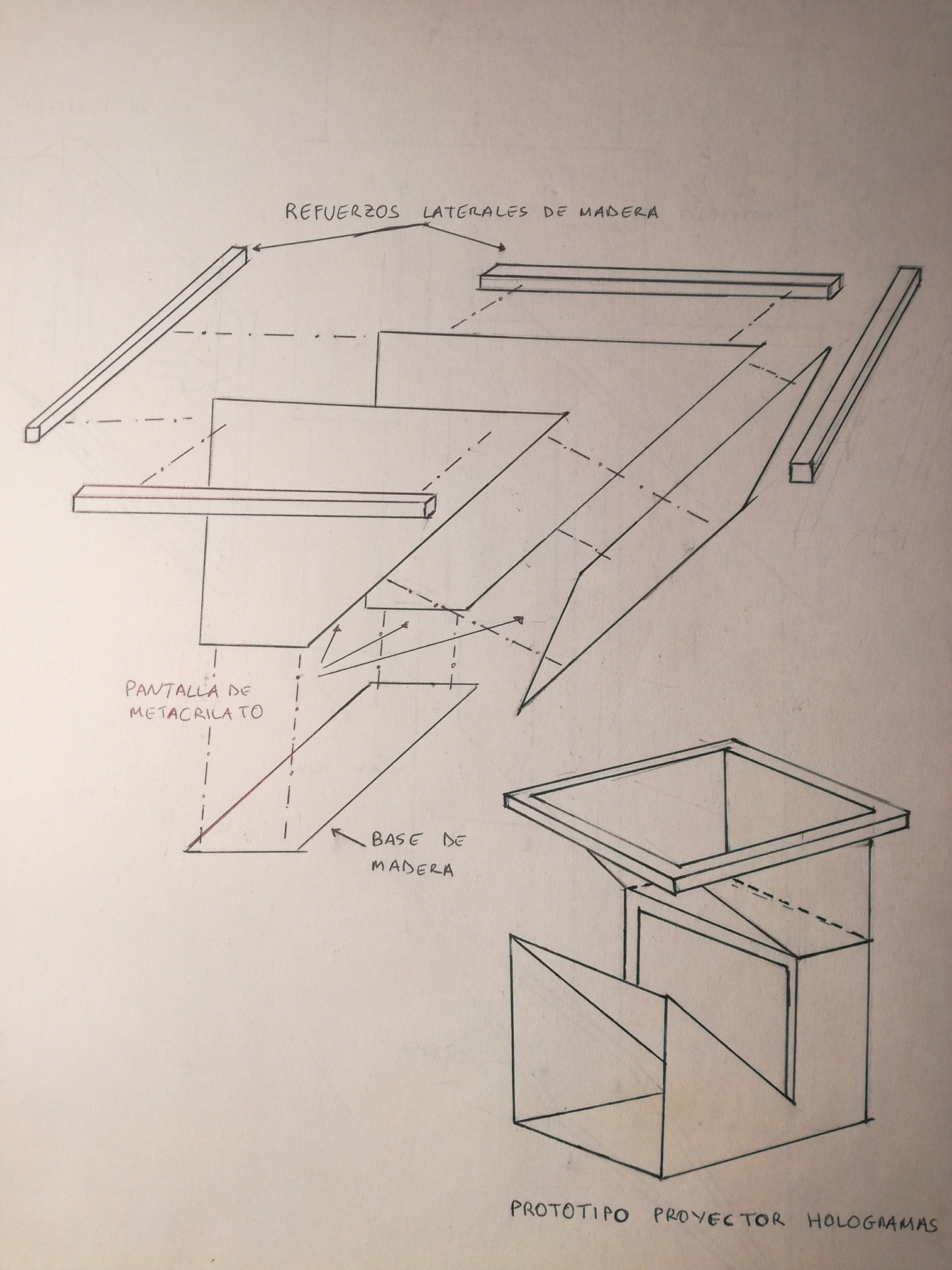

2- PROTOTIPO DE PROYECTOR DE HOLOGRAMAS

Coordinador de esta actividad: Cándido J. Bravo Mora.

Fecha de realización: los días 20, 21 y 22 de diciembre y los jueves durante los recreos del mes de enero y primera quincena de febrero.

Descripción de la actividad: Esta actividad consistió en construir un protopipo de proyector de hologramas antes de realizar el proyector con pirámide invertida. Los alumnos aprenderán los conceptos físicos de la formación de hologramas según la técnica que vamos a usar a la vez que demuestran sus habilidades manuales. En cuanto al proyector el objetivo era comprobar si los problemas detectados habían sido solucionados. Por otro lado, si el funcionamiento fuera el deseado, podríamos iniciar la siguiente fase de nuestro proyecto : la búsqueda de materiales y/o la preparación de materiales educativos holográficos.

Alumnado participante: Alumnos de 2º ESO C.

Docente/s participante/s (nombre y apellidos): todos los integrantes del grupo de innovación.

Metodología/s activa/s empleada/s: Trabajo colaborativo.

Dificultades encontradas y cambios realizados para solventarlas: la única dificultad encontrada es la escasa habilidad de los alumnos en el trabajo manual pero que con cuidado y paciencia se ha podido terminar según el calendario establecido.

Resultados: Los resultados han sido sobresalientes, tanto por la participación de alumnos y profesores como el excelente funcionamiento del proyector construido.
